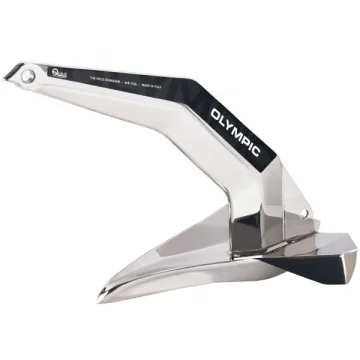

Quick Olympic çıpa, 7 kg ağırlığı ve 6 mm zincir ölçüsü ile, 6 m tekne boyu ve 1.8 T tekne ağırlığı için verilen teknik değerlerle tanımlanmıştır. Ürün, Quick bünyesinde yürütülen detaylı ürün mühendisliği ve üretim süreciyle geliştirilmiş Olympic çıpa serisinin bir parçasıdır.
Olympic çıpaların şekli ve boyutu, burnun ön kısmında daha fazla miktarda kurşun bulunması için orantılıdır. Bu ağırlık dağılımı seçeneği, kompakt bir boyutta ağırlık merkezinin uca doğru daha fazla çıkıntı yapmasına olanak tanır. Sonradan kaynaklanan sac metal şekillendirme işlemi, yüksek bir mukavemet/kütle oranına izin vererek ağırlık dağılımı optimizasyonunu destekler. Oluşan boşluklar ve içlerinde sıkışan hava, yüzme etkisi yaratarak çıpanın deniz tabanı üzerinde konumlandırılmasına katkı sağlar. Kompakt şaft yapısı, Olympic çıpanın piyasada bulunan birçok baş makarasına uyum sağlamasına imkân tanır.
Yapısal Özellikler
- Uç: Deniz tabanına nüfuz etme işlemi sırasında karşılaşılan maddenin kaymasını kolaylaştırmak için tasarlanmış iki dairesel yüzeyde geliştirilmiştir.
- Dengeleme kanatları: Kavrama aşaması sırasında çıpanın deniz tabanına dik bir pozisyonda kalmasına yardımcı olur.
- Takviye levhası: Burun ve gövde arasına uygulanan özel takviye, iki ankraj elemanı arasındaki birleşme yüzeyini artırır ve şamandıra halatının sabitlenerek çıpanın serbest bırakılmasına olanak tanır.
- Göz: Deliğin özel şekli ve boyutları, çıpanın kolay ve güvenli şekilde kaldırılmasına imkân tanıyacak biçimde tasarlanmıştır; kuşgözü kalınlığı yüksek çekme gerilimlerine dayanacak şekilde hesaplanmıştır.
Teknik Ölçüler
| Çıpa (Kg) | 7 |
| Zincir (mm) | 6 |
| Tekne Boyu (m) | 6 |
| Tekne ağırlığı (T) | 1.8 |
| A (mm) | 318 |
| B (mm) | 539 |
| C (mm) | 14 |
| D (mm) | 12 |
| E (mm) | 435 |
| F (mm) | 375 |
| G (mm) | 221 |
| H (mm) | 185 |
| I (mm) | 247 |
